外反饋限壓式力士樂變量葉片泵的工作原理是怎樣的?

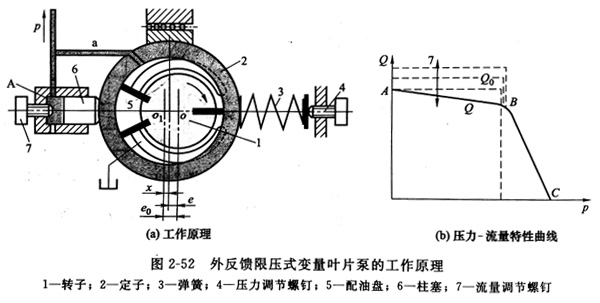

　　想必用過力士樂葉片泵，威格士葉片泵或者丹尼遜葉片泵的用戶都知道葉片泵有變量和定量葉片泵，那么變量泵又分為幾種呢？那么柏煜給大家一一介紹外反饋限壓式變量葉片泵的工作原理是怎樣的?這種泵從泵出口引入一股壓力油，利用其壓力的反饋作用來自動調節偏心量的大小，以達到調節泵的輸出流量的目的(圖2-52)。



　　當負載變化時，p也隨之發生變化，破壞了上述平衡，定子相對于轉子移動，使偏心量發生變化;當泵的工作壓力p小于限定壓力ps時，有pA<彈簧力。此時，限壓彈簧3的壓縮量不變，定子不產生移動，偏心量e。保持不變，泵的輸出流量很大;當泵的工作壓力p隨負載升高而大于限定壓力ps時，pA>彈簧力，這時彈簧被壓縮，定子右移，偏心量減小，泵的輸出流量也減小，泵的工作壓力愈高(負載愈大)，偏心量愈小，泵的流量也愈小，工作壓力達到某一極限值時，限壓彈簧被壓縮到最短，定子移動到最右端，偏心量接近零，使泵的輸出流量也趨近于零，只輸出小流量來補償泄漏(圖2-52)。

　　PB表示泵在很大流量保持不變時可達到的工作壓力(稱為限壓壓力)，其大小可通過限壓彈簧3進行調節，圖2-52(b)中的BC段表示工作壓力超過限壓壓力后，輸出流量開始變化，即隨壓力的升高，流量自動減小，到C點為止，流量為零，此時壓力為極限壓力或截止壓力。泵的很大流量(AB段)由流量調節螺釘7調節，可改變A點位置，使AB段上下平移。調節螺釘4可調節限壓壓力的大小，使B點左右移動，改變彈簧剛度K，則可改變BC的斜率。

　　由于這種方式是由泵出油口外部通道(實際還在泵內)引入反饋壓力油來自動調節偏心距，所以叫“外反饋”
