齒輪馬達有何特點?用途怎樣?

      齒輪馬達有何特點?用途怎樣?

       齒輪馬達的結構簡單，制造容易，但輸出的轉矩和轉速脈動性較大，當轉速高于1000r/min時，其轉矩脈動受到抑制，因此，齒輪馬達適用于高轉速、低轉矩情況下。齒輪馬達由于密封性差，容積效率較低，輸人油壓力不能過高，不能產生較大轉矩，并且瞬間轉速和轉矩隨著嚙合點的位置變化而變化，因此齒輪液壓馬達僅適合于高速小轉矩的場合。一般用于鉆床、風機、工程機械、農業機械以及對轉矩均勻性要求不高的機械設備上。

        齒輪馬達的結構特征是什么？

        齒輪馬達與齒輪泵的結構基本相同，齒輪馬達的結構特征是：

       ①齒輪馬達在結構上為了適應正、反轉要求，進出油日相等，具有對稱性。為了減少勢務脈動，齒絕液壓馬達的齒數比采的齒數要多，齒輪馬達的進，回酒通道對稱布置，孔徑相同，使馬達正、反轉時性能相同。

       ②齒輪馬達采用外泄油孔，有單獨外泄油口，將軸承部分的泄漏油引出亮體外。

       ③為適應齒輪馬達正、反轉的工作要求，浮動綢板、卸替精等必須對稱布置。

       ④為了減少啟動摩擦力矩，減小摩擦損失，多采用液動軸承，以改善其啟動性能

       ⑤為了減少轉矩脈動，齒輪馬達的齒數比齒輪泵的齒數多

      3.齒輪馬達是怎樣工作的？

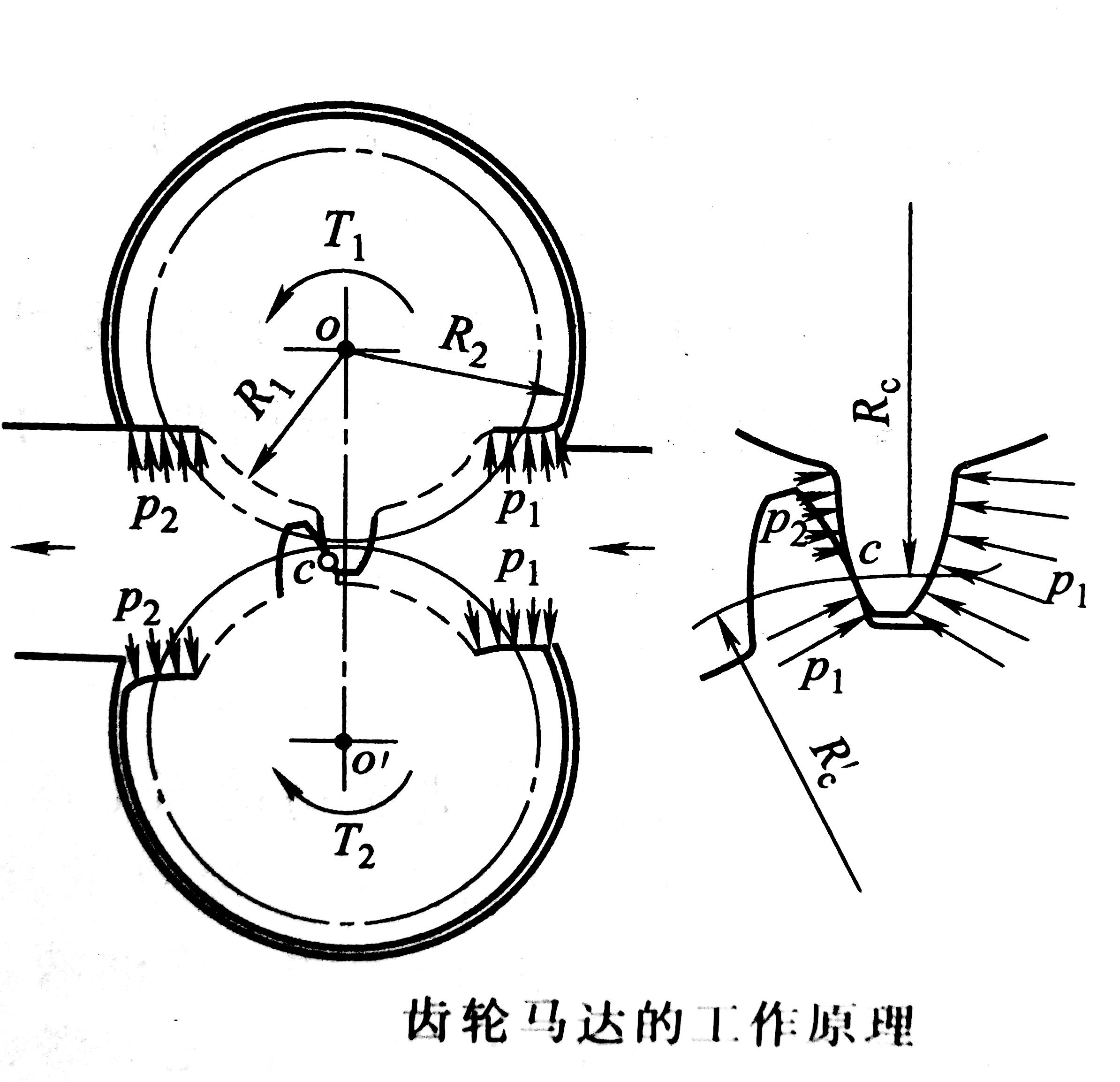

       如圖所示，兩個相互嚙合的齒輪的中心為o和o1，嚙合點半徑為R，足，齒輪為有負載的輸出軸。

       當高壓油P1進入齒絕馬達的進油腔，作用在進油腔兩齒輪的齒面上，產生逆時針?lè)较蛱孛獾疆?huà)腔的低壓油加，也作用在回油腔兩齒輪的齒面上，產生順時針?lè)较蜣D(zhuǎn)矩。而P1遠大于P2逆時針?lè)较蜣D(zhuǎn)矩遠大于順時針?lè)较蜣D(zhuǎn)矩，所以在兩齒輪嚙合轉矩T1與T2，的作用下，西轉功按圖示方向連續地旋轉，并輸出轉矩。

  與齒輪泵相比，齒輪馬達有正反轉的要求，因而采用對稱結構；因馬達回油有骨壓，為防止馬達正反轉時軸封被沖壞，齒輪馬達殼體上設有單獨的外泄漏油口。
