美國威格士柱塞泵的內部結構與回油過程

　　美國vickers柱塞泵由液壓油箱的壓力，每次啟動機器后，必須等到使用空氣壓力罐才能操作機器。直軸式斜盤式柱塞泵分為壓力式油型自吸式兩種。壓力油基液壓泵主要用于燃油箱的壓力，而且液壓泵本身也帶有液壓泵到液壓泵提供壓力油口。自吸液壓泵的自吸能力非常強，無需外部供油。對于自吸柱塞泵，液壓油箱中的油不得低于油標準的下限，并保持足夠量的液壓油。液壓油的清潔度越高，液壓泵的使用壽命越長。

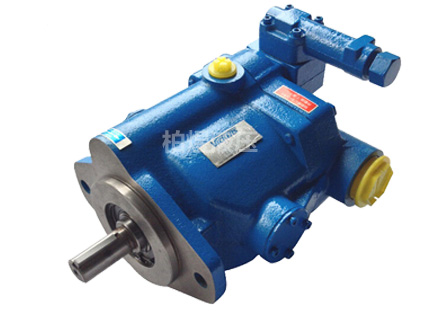

　　威格士油泵結構形式

　　1)威格士柱塞泵是液壓系統的重要設備。它依靠柱塞在氣缸中的往復運動，使密封工作腔的體積變化，實現吸油，加壓油。柱塞泵具有額定壓力高，結構緊湊，效率高，流量調節方便的優點。廣泛應用于液壓機，工程機械和船舶等高壓，大流量和流量調節。

　　2)威格士柱塞和柱塞套是一對精密偶件，經配對研磨后不能互換，要求有高的精度和光潔度和好的耐磨性，其徑向間隙為0.002～0.003mm

　　3)vickers柱塞頭圓柱面用斜槽切割，并通過徑向孔，軸向孔與頂部連接，其目的是改變供油循環; 將系統上的柱塞套入油中，并將泵體內的低壓油室連接到柱塞進入泵體后，應用定位螺絲定位。

　　威格士柱塞頭部斜槽的位置不同，改變供油量的方法也不同。

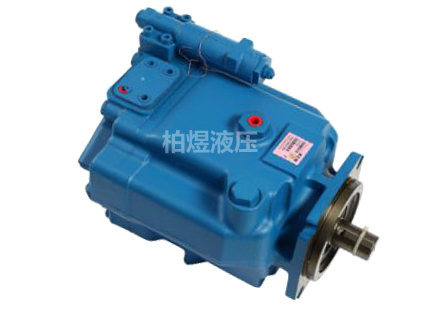

　　威格士回油過程

　　① 柱塞往復運動總行程L是不變的，由凸輪的升程決定。

　　② 柱塞每循環的供油量大小取決于供油的行程,供油的行程不受凸輪軸控制是可變的。

　　③ 供油開始時刻不隨供油的行程的變化而變化。

　　④ 轉動柱塞可改變供油終了時刻，從而改變供油量

　　流量是否可調，可分為：可變泵和定量泵。輸出流量可根據需要調整變量泵，流量不能調整稱為定量泵。 根據液壓系統常用的泵結構分為：齒輪泵，葉片泵和柱塞泵3種。 齒輪泵尺寸較小，結構比較簡單，油清潔度不嚴格，價格便宜; 但泵軸受到不平衡力的影響，嚴重磨損。 葉片泵：分為雙作用葉片泵和單作用葉片泵。該泵流量均勻，運行平穩，噪音低，壓力和體積效率高于齒輪泵，結構比齒輪泵更復雜。

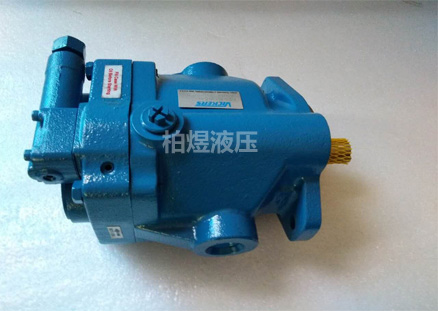

　　伊頓威格士柱塞泵：容積效率高、泄漏小、可在高壓下工作、大多用於大功率液 壓系統;但結構復雜，材料和加工精度要求高、價格貴、對油的清潔度要求高。一般在齒輪泵和葉片泵不能滿足要求時才用柱塞泵。還有一些其他形式的液壓泵，如 螺桿泵等，但應用不如上述3種普遍。
