注意原使用的泵安裝法蘭尺寸和制伸尺寸要一致

　　維修時要注意所購泵的安裝尺寸符合實際尺寸，為此介紹下列標準。

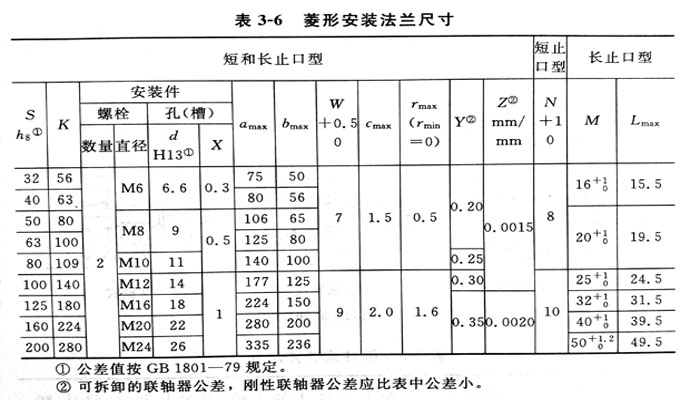

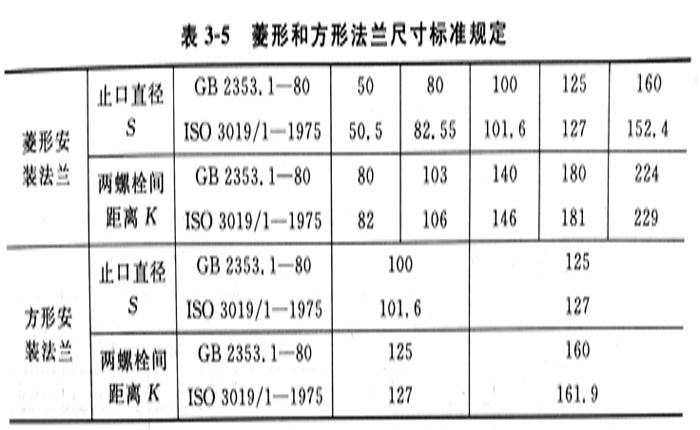

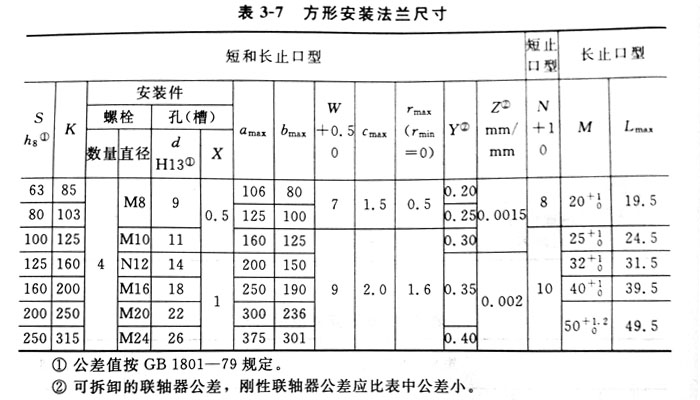

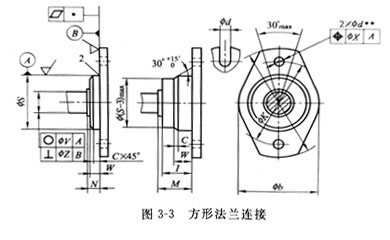

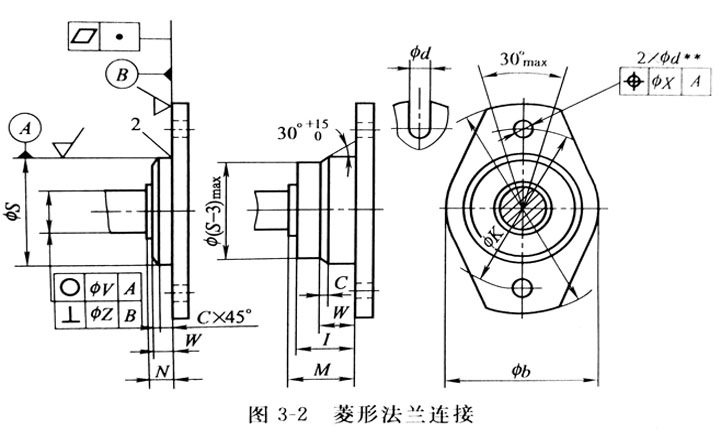

　　(1)液壓泵與液壓馬達法蘭式安裝尺寸液壓泵與液壓馬達法蘭尺寸應符合ISO3019/2-1980和ISO309/3-1981、GB 2853.1-80和GB2353.2等標準(表3-5)的規定，麥形和方形安裝法蘭分別見圖3-2、表3-6和圖3-3、表3-7。

　　①委形和方形安裝法蘭分長止口和短止口兩種，兩者均為優先選用系列，一般情況泵為短止日，只有當結構上需要時才選用長止口.

　　例如國產ZB型、CV型料盤式軸向柱塞泵，其常近輸端的軸承，已設在安裝法蘭面前面，所以采用長止口。

　　②液壓泵或液壓馬達的安裝法蘭和主機結合面需要密封時，則推薦采用以下三種密封方式。

　　a.在安裝法蘭面和主機機座結合面處加密封墊片。

　　b。在和安裝法蘭相結合的機座面上加工0形圈溝精，以0形路封煙密封，關于0形翻的載面直徑的選擇，推薦按如下原則：

　　安裝法蘭止口直徑(S)≤100mm時，選2.65mm載面0形圈(GB3521-82),安裝法蘭止口直徑在100~20m面時，選8.5mm 截面)形圈，安裝法蘭止口直徑》200mm時，不采用這種密封形式。

　　c.在和安裝法蘭相結合的機座平面與孔交接處倒45°角。在該45°等邊三角形載面的環形槽中安置O形密封圈。

　　③表3-6和表3-7中垂直度允許誤差“Z”值，系指每毫米單位長度的允許誤差，適用于可拆卸(即提性)的聯軸器。

　　④本標準中部分安裝法蘭尺寸和國際上已廣泛使用的ISO3019/1-1975(英寸制)中菱形、方形安裝法蘭尺寸很近似，鑄件可相互通過，其具體尺寸表3-5。
