| 子母葉片定量泵 | ||||||||||||
| IVP(Q/V)系列 單泵型號說明 | ||||||||||||
| (F3-) | IVP(Q/V)2 | -17 | H | A | M | -F | -R | -86 | C | -10 | ||
| 前註 | 機殼號 | 幾何排量 | ★壓力型式 | 油口連接 | 油口連接變型 | 安裝型式 | 旋轉方向 | ▲主軸型式 | 出油口位置 | 設計編號 | ||
| 油液相容性 | ●代號 | 平鍵 | 重載平鍵 | 花鍵 | ||||||||
無標記: 使用石油系抗磨液壓油 F11- 使用水乙二醇液 F3- 使用油包水乳化液或磷酸酯油液 | IVP(Q/V) 1 | 2,3,4,5,6,7,8, 10,11,12,14 | 省略–標準型 H-高壓型 | A-SAE4螺栓法蘭 | M- 米制固定螺紋 省略 - 英制固定螺紋 | F- 法蘭安裝型 L- 腳座安裝型 | 從泵的軸端看 R- 順時針轉 L- 逆時針轉 | 1 | N/A | 151 | 從泵的蓋端看 A- 在進油口對面 B- 從進油口逆時針轉90° C- 在進油口同側 D- 從進油口順時針轉90° | 10 |

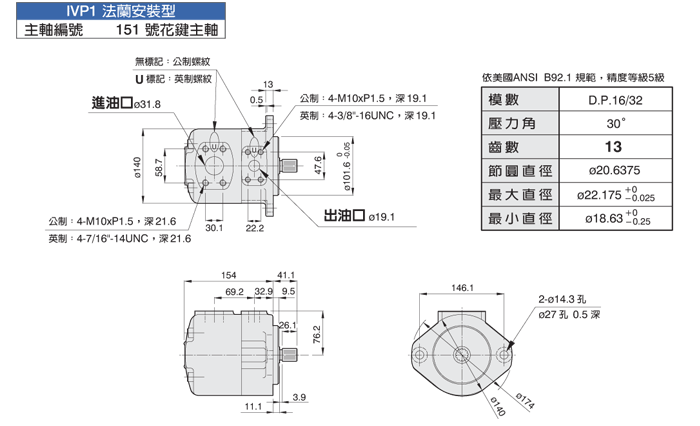

| IVP (Q/V) 2 | 10,12,14,15, 17,19,21,25 | 1 | 86 | 11 | ||||||||
| IVP (Q/V) 3 | 17,21,25,30, 32,35,38,42 | 1 | 86 | 11 | ||||||||
| IVP (Q/V) 4 | 30,35,38,42,50,60,67,75 | 1 | 86 | 11 | ||||||||
| ● 代號，是在1200r/min和6.9bar(100psi)下的額定容量 US gpm | ||||||||||||
| ★ 記號，IVPQ系列無H高壓型規格。 | ||||||||||||
| ▲ 記號，IVPQ系列主軸無花鍵型式。 | ||||||||||||
