方向控制閥

方向控制閥

單向閥

單向閥又叫止回閥、逆止閥。單向閥的作用是只允許油液從一
方白流過，而阻止反向液流通過(反向截止)。它相當于電器元件中的二極管。
液控單向閥除了具備單向閥正向導通反向截止的功能外，如果通入控制壓力油，反向也可導通。

工作原理

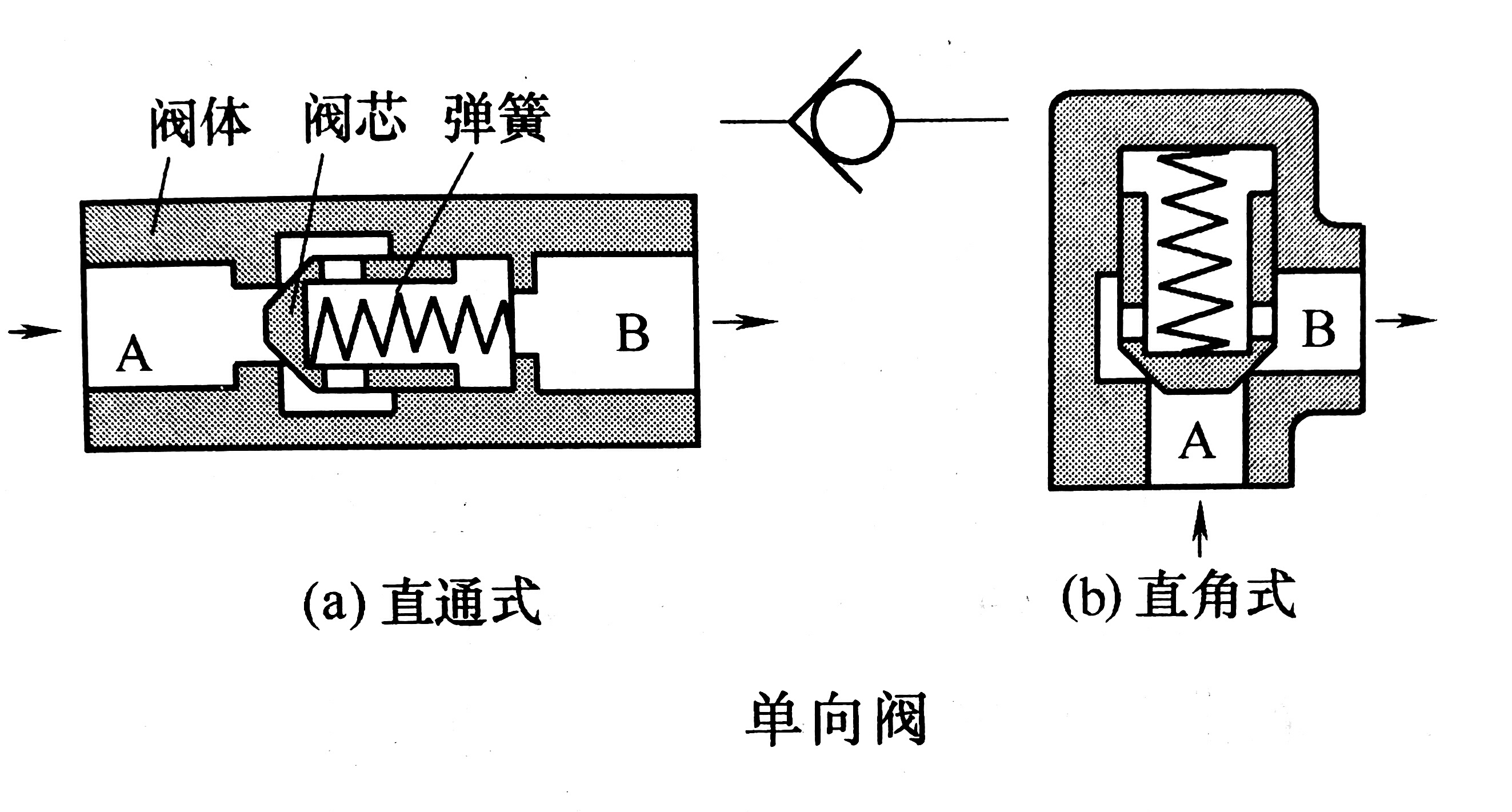

（1）單向閥油液流進流出直通，叫直通式；油液流進流出成直角，叫直角式。

如圖1所示，當A腔的壓力油作用在閥芯上的液壓力(向右或向上)，大于B腔壓力油作用在閥芯上的液壓力、彈簧力及閥芯摩擦阻力之和作用在閥芯上(向左或向下)的力時，閥芯打開，油液可從A腔向B腔流動(正向開啟)；當壓力油欲從B腔向A腔流動時，由于彈簧力與B腔壓力油的共同作用，閥芯被壓緊在閥體座上，因而液流不能由B向A流動(反向截止)。使單向閥閥芯正向打開的油液壓力叫開啟壓力(bu)；開啟壓力越小越好，特別是單向閥作充液閥使用時

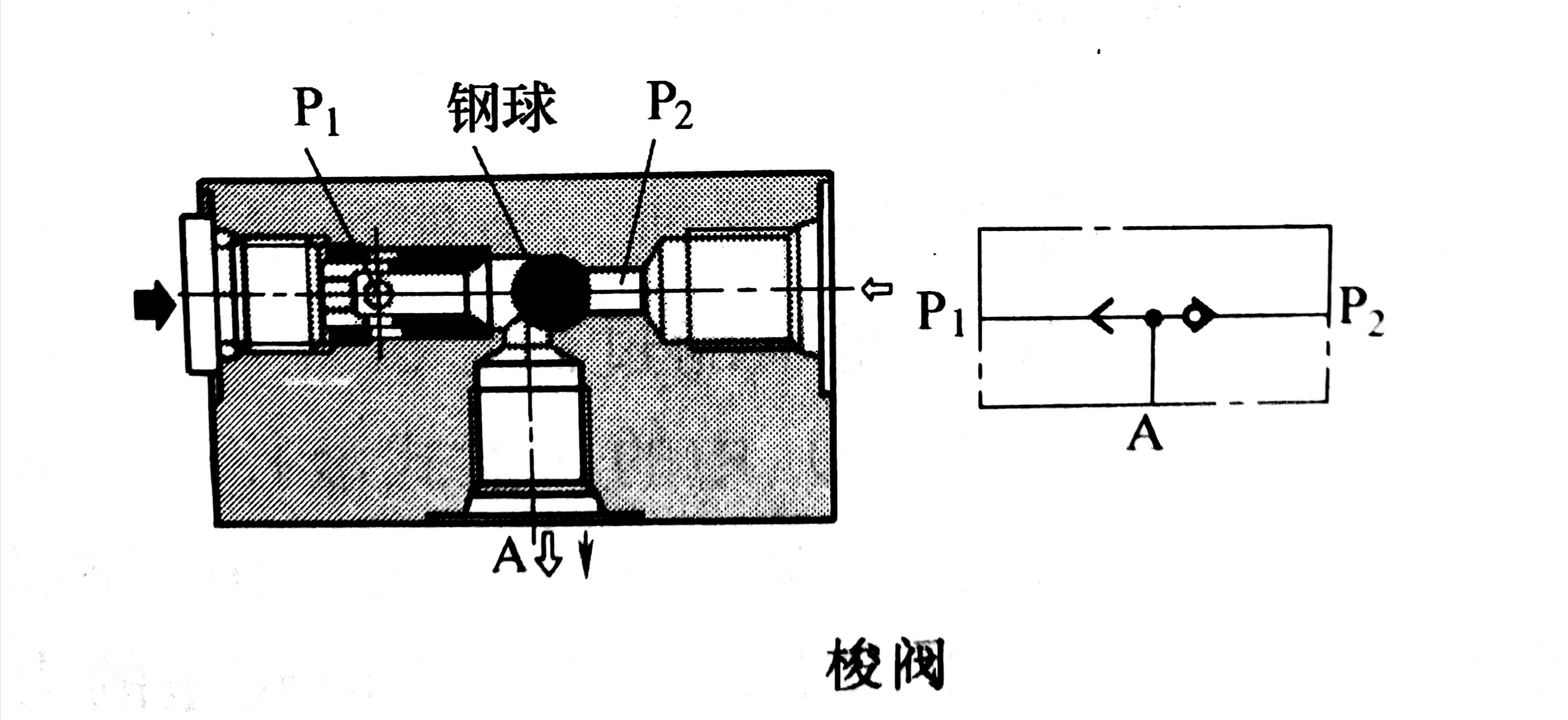

（2）梭閥(圖2)梭閥是兩個單向閥的組合閥，它由閥體（閥套)1和鋼球(或錐閥芯）2等組成。當P1內壓力大于P2時，進入閥內的壓力油P1將鋼球推向右邊，封閉P2油口，壓力油P1由A流出；當P2內壓力大于P1時，鋼球將P1口封閉，P2與A連通，壓力油由P2從A流出，也就是說A腔出口壓力油總是取自P1與P2

的壓力較高者、因而檢閥又叫“選擇閥”，工作時鋼承或維間芯來。棧動，因而稱為“俊閥”。
