力士樂液壓系統參數測量基本原理、方法及應用

　      　  力士樂液壓系統參數測量基本原理、方法及應用

一、參數測量法的基本原理

　　一個液壓系統工作是否正常，取決于兩個主要工作參數，即壓力和流量是否處于正常的工作狀態，以及系統溫度、泵組功率等重要輔助參數正常與否。液壓設備在一定的工況下，每一部位都有一定的穩態值。即任何液壓系統工作正常時，其工作參數值應在工況值附近，若液壓系統的工作參數值與設備正常工況值不符，出現了異常變化，就說明液壓系統的某個元件或某些元件有了故障。

　　進行力士樂液壓系統狀態監測和故障診斷，最關鍵的就是參數的可靠獲取。只要測得液壓系統檢測點的工作參數，如溫度、壓力、流量、泄漏量及功率等，將其與系統工作正常值相比較，即可判斷系統工作是否正常，是否發生了故障以及故障的所在部位。

　　二、參數測量方法及應用

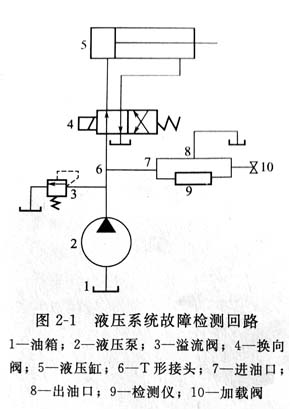

　　液壓系統故障檢測回路如圖2-1所示，檢測儀由測試系統與數據處理系統組成。為了減少拆裝的工作量，并在盡可能接近液壓系統實際工況條件下測試，松測回路通常與被檢測系統并聯連接。

對于簡單的液壓系統，可直接測出液壓系統所測的一些主要參數，如液壓系統的壓力、流量、溫度等。這種檢測方法檢測油度快、誤差小、檢測設備簡單，便于在生產現場推廣。

　　對于復雜精密液壓設備的檢測，還可利用檢測儀的各種傳感器，將測試所得的參數，如壓力、流量、溫度等非電物理量，先轉換成電量，然后再利用數據處理系統進行放大、轉換和顯示等處理，這樣被測參數可用電信號代表并顯示，再通過與系統工作正常值相比較后，即可判斷系統工作是否正常。這種測試對于液壓系統的狀態監測及診斷十分有效，整個液壓系統及其部件均可通過該測試來檢查其各個性能參數。

　　利用系統分析法，判斷出液壓系統故障所涉及的范圍的大致位置，再采用測試儀檢測，把系統故障范圍縮到最小，即可很快判斷出故障所在。參數測量不需停機，不但可診斷已有故障，而且可進行在線監測和預報;潛在故障，這種預報和診斷是定量的，大大提高了診斷速度和準確性。
