齒輪泵的類型特點工作原理

1、類型特點

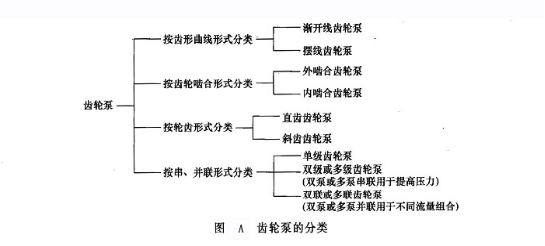

(1)分類齒輪液壓泵是以嚙合原理工作的，屬于現在技術的構造中最為簡單的液壓泵、價格暫且較低、是液壓泵中產量及用量極大的一種，其詳細分類如圖A所示。在各種齒輪泵中，由于標準的漸開線外嚙合直齒齒輪泵的齒輪加工容易和檢測方便，所以應用最為廣泛。這種齒輪泵中幾班選取一對參數相同的齒輪，只有個別特殊用泵有三個或更多齒輪。

特點見下表:

2、工作原理

       漸開線外嚙合齒輪泵的工作原理及幾個關鍵問題

       工作原理漸開線外嚙合齒輪泵中大多采用一對參數相同的齒輪，個別特殊用泵有三個或更多齒輪。

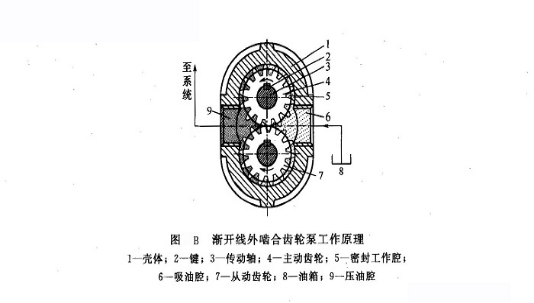

       圖B所示為采用一對齒輪的漸開線外嚙合齒輪泵工作原理，幾何參數相同的主動齒輪4和從動齒輪7被封閉在齒廓、殼體1和側蓋板等構成的密封的空間中而嚙合。殼體1、側蓋板和齒輪的各個齒谷（齒間）組成了許多密封工作腔5。齒輪的齒頂和殼體內孔表面間及齒輪端面和側蓋板之間的間隙很小，而且嚙合齒的接觸面接觸緊密、起密封作用并把吸、壓油區隔開（配流作用）。當原動機通過傳動軸3帶動主動齒輪4及從動齒輪7按圖示方向運轉時，在吸油腔6由于輪齒脫離嚙合使齒間容積變大，出現真空而從油箱8吸油；吸入的油液由旋轉的齒谷（齒間）攜帶至壓油腔9；在壓油腔由于齒間容積減小而將油壓至系統。泵軸旋轉一周，每個工作腔吸、壓油各一次。原動機帶動泵連續運轉時，泵便連續地、周期性地壓油。
