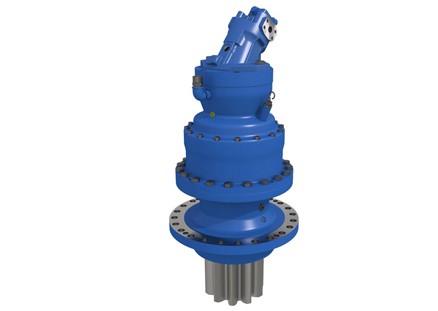

GFB系列回轉減速機

　　產品介紹

　　靜液壓回轉減速機是理想的傳動裝置。這種裝置在最不利的環境下經受住了考驗，顯示極高性能。回轉減速祝在各式挖掘機、起重機、船舶卸貨裝置、林業設備、以及凡有旋轉運動的設備中得到廣泛應用。由于該裝置結構形式特別緊湊。 所以它特別適于安裝到節省空間的設備中。此裝備便于安裝相維修。

　　由于使用了經硬化處理的齒輪和經氮化處理的內齒輪，同時生產工藝質量很高，因而保證了該沒備非常好的承載能力，運行可靠和低噪音。齒輪系統是按L+S計算機程序設計的，安全可靠。傳動裝置具有最佳總體效率.

　　在本表中所列傳動裝置是經過不斷改進和更新的設備。我們可根據特殊要求，為用戶提供各種尺寸.和性能的傳動裝置。因此，我們向您建議，在設計方案階段幫助您找到最佳傳動方案。

　　結構特點

　　·模塊化結構的高性能行星滴速機

　　·緊湊，省空間的2級或3級行星齒輪結構

　　·軸承系統堅固，能吸收來自回轉支承的力

　　·安裝簡單

　　·內裝多片式停車制動器

　　·低噪聲運轉

　　·效率高

　　·壽命長 .換油方便

　　使用條件

　　減速機是按使用環境溫度范圍200C- +400C設計的。諸如：水，含鹽空氣，沙子，灰塵，過壓，大的震動。外部部擊負荷環境溫度，腐蝕性介質等環境影響都會損害設備的功能，這影響必須向用戶說明，以保證安全設計。

　　減速機的設計

　　減速機的設計是以多年的使用經驗為基礎的標準輸出轉速最大為每分鐘25轉，對于不同的機構工作級別，必須用系數K對所要求的

　　輸出扭矩進行換算

　　更大的扭矩

　　若用戶所需的扭矩比我們表中列出的更大，請隨時與我們聯系。

　　液壓馬達

　　減速機是按定或者變量馬達變直接法蘭連接設計的。按用戶需求也可提供液壓馬達。

　　制動器

　　按照標準，傳動裝置中裝有一個彈簧制動液壓釋放的多片式停車制動器。TBr(最小靜態制動力矩)=1.3 T*1(輸入扭矩)

　　片式停車制動器不能用作動態工作制動器。制動力矩根據所選用的速比進行匹配。

　　潤滑

　　齒輪嚙合和軸承需浸漬潤滑。傳動裝置除定期換油以外，無須維護。換油也很容易，必須使用操作所指定的潤滑油。換油周期因

　　使條件而異，此點在操作指南中也有說明。輸出小齒輪的滾動軸承為脂潤滑。

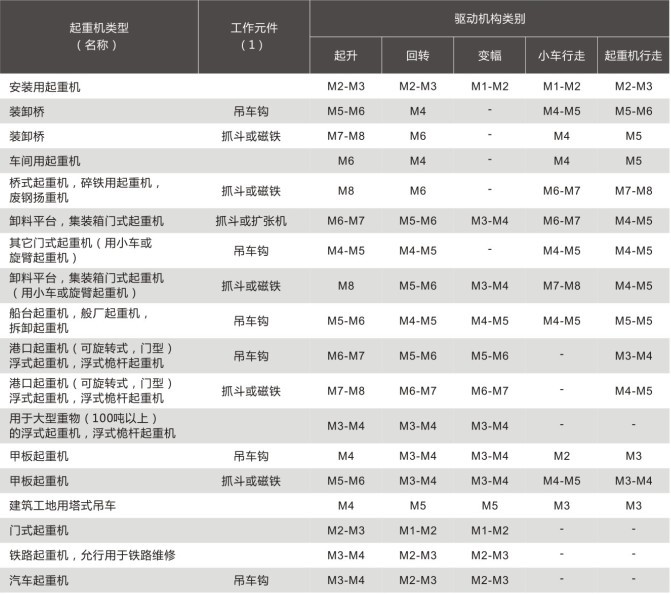

　　機構工作級別

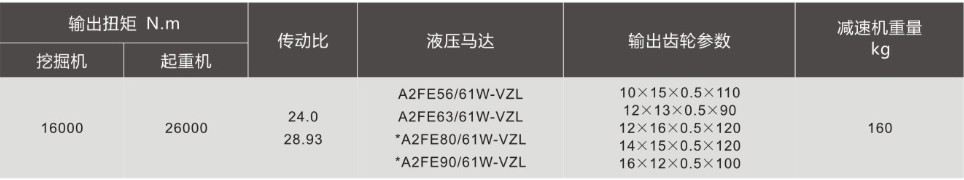

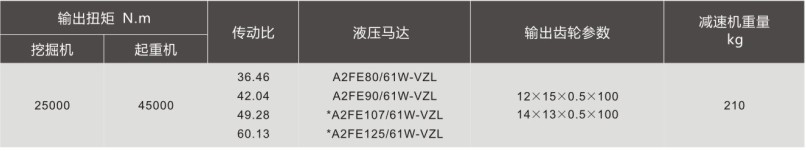

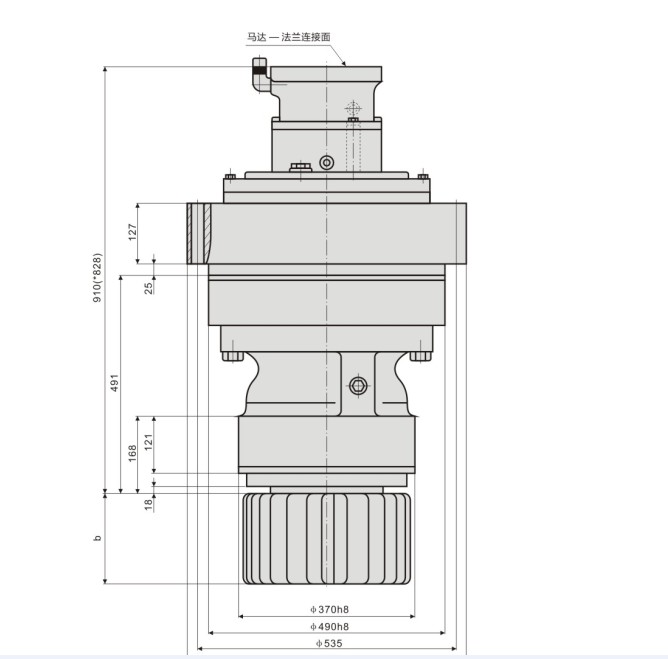

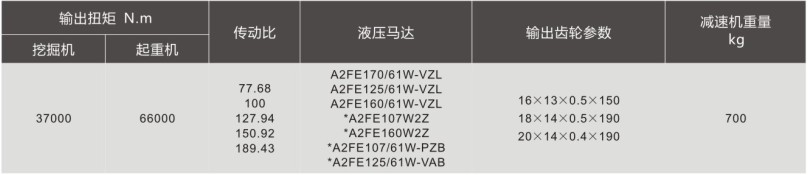

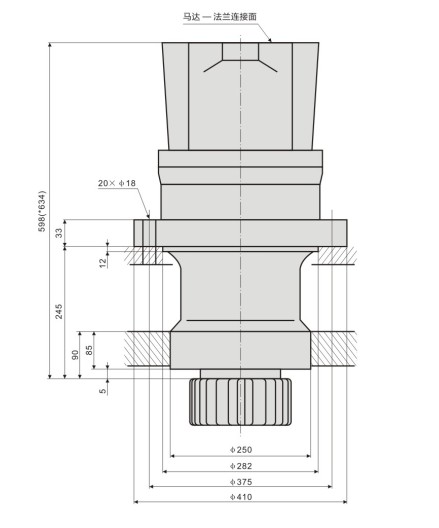

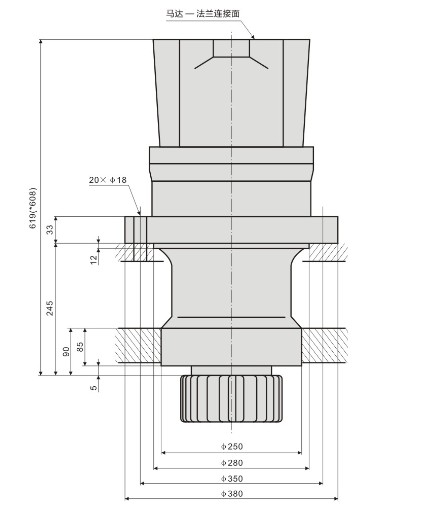

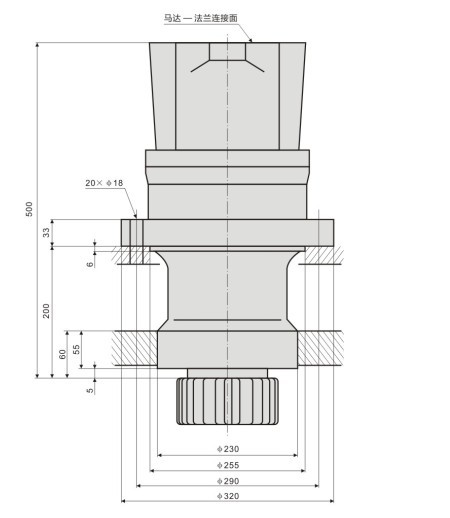

　　GFB 17 T2

　　GFB-17-T3

　　GFB 26 T2

　　GFB-36 T2

　　GFB-36-T3

　　GFB-40-T2

　　GFB-60-T2

　　GFB-60-T3

　　GFB-80-T3
