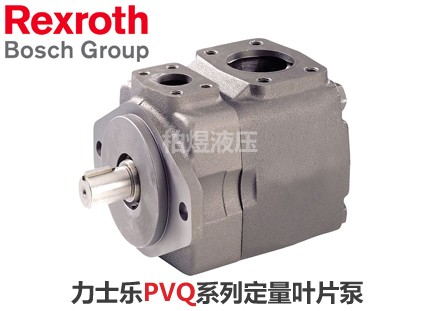

力士樂葉片泵PVQ定量葉片泵

力士樂葉片泵PVQ定量葉片泵

– 定排量
– 由于液壓卸荷的軸而使軸承擁有長壽命
– 由于液壓卸荷的葉片而僅有很小的磨損
– 工作噪音低
– 由于泵芯的互換性，有利于售后服務
– 好的效率
– 壓油口的位置可選
– 驅動轉向或右旋或左旋
– 驅動軸可選圓柱形或花鍵
雙聯泵：
– 極緊湊的結構
– 壓油口的位置可分開選擇

在驅動軸驅動軸 (1) 的齒上安裝有轉子 (2)，它在定子環 (3) 內回轉。葉片 (4) 安裝在轉子槽內，轉子轉動時靠離心力使葉片壓在定子環的內表面。排油腔的端面由配油盤 (5) 密封。由于定子環是雙偏心結構，因此形成對稱布置的兩個吸油區和兩個壓油區，因此傳動軸的徑向液壓力相互平衡而卸載。軸僅傳遞驅動轉矩。在吸油區，葉片部分地卸荷。這能減少磨損和獲得高效率。取下端蓋 (6)，可以更換泵芯 (由轉子、葉片、定子環和配油盤組成)，而不必從鐘形罩上卸下泵體 (7)。這樣就能迅速地對泵進行維護和修理。

由于 PVQ 泵的設計結構，使其特別適用于行走機械應用。由于配油盤的特殊結構，而能夠補償轉子體的熱膨脹和能夠?qū)ν蝗坏膲毫ψ兓鸬降挚棺饔谩Ｍㄟ^將配油盤分成柔性盤(7) 和端蓋 (8) 而形成反向壓力腔 (9)，以平在擠壓器中的壓力。這就保證了轉子和柔性盤之間的最佳間隙，因而保證泵擁有最好的容積效率。
