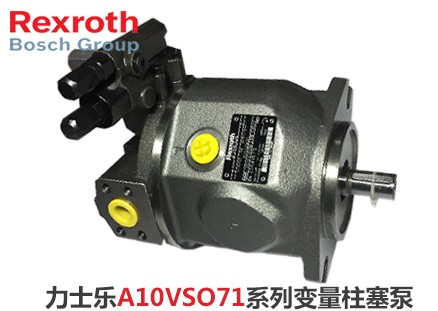

力士樂柱塞泵A10VSO71

　　力士樂A10VSO71系列柱塞泵特性：

　　1、力士樂A10VSO71系列變量軸向柱塞采用斜盤設計，用于閉式回路中的靜液壓傳動。

　　2、流量與驅動轉速和排量成正比，可以達到無極調節。

　　3、輸出流量隨斜盤擺角從零增加到最大值而增加。

　　4、斜盤擺過中位，可以平穩的改變液流方向

　　5、高通用性的控制塊提供各種控制和調節功能。

　　6、每個高壓側均配有兩個溢流閥，用來防止靜液壓傳動過載

　　7、溢流閥同時也具有補油閥的作用。

　　8、內置補油泵用作供油和控制泵

　　9、最大補油壓力由內置補油溢流閥限制。

　　力士樂A10VSO71系列柱塞泵安裝說明：

　　1、試運行和運行期間，軸向柱塞元件必須充滿液壓油并且排盡空氣，經過較長時間的停機后也是需要經行注油和排氣操作，以為系統可能會通過液壓管路泄油。

　　2、殼體內部的泄露油必須通過殼體最高的泄油口排至油箱，油口的最小吸油壓力不得低于0.8bar的絕對壓力。(冷啟動的時候為0.5bar絕對壓力)

　　3、在所有的工作狀態中，吸油管路和殼體泄油管路必須進入油箱，而且必須低于最低油液面。

　　力士樂A10VSO71系列閉式變量泵技術和結構詳解

　　3.1 軸向柱塞元件：斜盤結構變量泵，公稱壓力300bar，峰值壓力350bar。

　　3.2 工作方式：是一種用于閉式回路的液壓泵。

　　3.3 規格(cc/r)：18、28、45、63.

　　3.4 控制裝置：機械轉動銷控制;或液壓控制(直動式或先導式或機械伺服);或電氣控制(帶比例電磁鐵或帶開關電磁鐵)。

　　3.5 壓力切斷閥：無壓力切斷閥或帶壓力切斷閥(帶DA控制閥的型式為標配)。

　　3.6 零位開關(僅適用于HW)：無零位開關或帶零位開關(帶DEUTSCH插頭)。

　　3.7 機械行程限制器：無機械行程限制器或帶機械行程限制器(外部可調)。

　　3.8 零位彈簧定心(僅適用于MD)：無彈簧對中歸原始位置或帶彈簧對中歸原始位置。

　　3.9 DA控制閥：無DA控制閥，或帶DA控制閥(固定設定值)，或帶DA控制閥(可使用控制桿機械調節)，或帶DA控制閥(固定設定值，安裝有液壓寸勁閥，使用制動液控制)，或帶DA控制閥(固定設定值，帶先導控制裝置油口)，或帶DA控制閥(固定設定值，安裝有液壓寸勁閥，使用礦物油控制)。

　　3.10 系列：系列1，標號0.

　　3.11 旋轉方向：順時針或逆時針(從軸端看)。

　　3.12 密封：丁晴橡膠，軸密封圈為氟橡膠。

　　3.13 軸伸：花鍵軸(ANSI B92.1a-1976).

　　3.14 安裝法蘭：SAE J744-2-螺栓。

　　3.15 工作油口(公制固定螺栓)：SAE法蘭油口A/B，左邊同側，吸油口S下側;或A/B螺紋油口，右邊同側，吸油口S下側。

　　3.16 補油泵：無內置補油泵或帶內置補油泵，均可帶或不帶通軸驅動。

　　3.17 安全閥：帶高壓溢流閥，直動式(固定設定值)。設定范圍：100-250bar或250-320bar。可帶或不帶旁通閥。

　　3.18 過濾：過濾器安裝于輔助泵吸油管路(過濾器不包括在供貨范圍內);或過濾在補油泵壓油回路(帶外部補油回路過濾油口);或外部供油(無內置補油泵的型式-N00，K…)。

　　3.19 電磁鐵插頭(僅適用于EP、EZ和DA):DEUTSCH插頭(注塑、2芯)，或HIRS CHMANN插頭。
