內反饋限壓式力士樂變量葉片泵的工作原理是怎樣的?

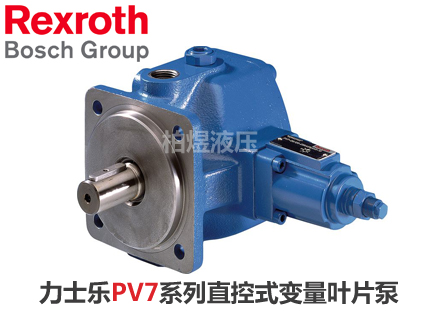

　　想必用過丹尼遜葉片泵的用戶都知道葉片泵有變量和定量葉片泵，那么變量方式又分為幾種呢?昨天柏煜給大家介紹外反饋限壓式變量葉片泵的工作原理是怎樣的?今天我們就說說內反饋限壓式力士樂變量葉片泵的工作原理是怎樣的?（以博世力士樂PV7直控式變量葉片泵為例）

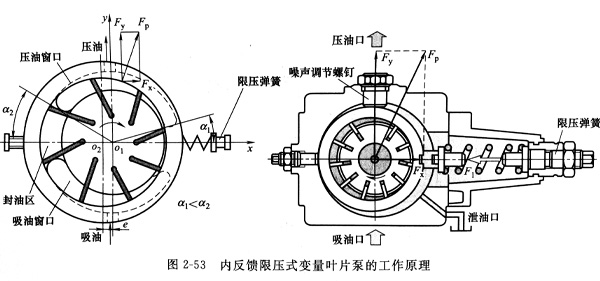

　　與外反饋的工作原理相似(圖2-53)，只不過自動控制偏心量e的控制力不是引自“外部”，而是依靠配油盤上設計的、對y軸不對稱分布的壓油腔f孔(腰形孔)內產生的力p的分力F。來自動調節。當圖中a>a時，壓油腔內的壓力油會對定子的內表面產生一作用力F，利用F在x方向上的分力F，去平衡彈簧力，自動調節偏心距的大小。當p.大于限壓彈簧調定的限壓壓力時，定子向右移動，使偏心距減小，從而改變泵的輸出流量。工作壓力增大，F增大，Fx也增大，會減小偏心量。其調節原理與上述的外反饋方式，除了反饋的來源不同外，其他沒有區別。

　　力Fy用噪聲調節螺釘壓住，防止定子上下竄動使泵產生噪聲、振動。

　　這種限壓式變量葉片泵適用于空載快速運動和低速進給運動的場合。快速時，需要低壓、大流量，這時泵工作在特性曲線AB(圖2-52)段上;當轉為工作進給時，系統工作壓力升高，油泵自動轉到特性曲線BC段工作，以適應工作進給時需要的高壓、小流量。

　　所以，采用限壓式變量泵與采用一臺高壓、大流量的定量泵相比，可節省功率損耗，減少系發熱;與采用高低壓雙泵供油系統相比，可省去一些液壓元件，簡化液壓系統。

　　但是，由于定子有慣性和相對運動件的摩擦影響，當系統工作壓力pa突然升高時，rexrothPV7
直控式變量葉片泵心量e不能很快作出反應而減小，需滯后一段時間，這時在特性曲線B點將出現壓力超調，可引起系統的壓力沖擊;而且較之定量葉片泵，變量葉片泵的結構復雜些，相對運動件較多，泄也較大。
